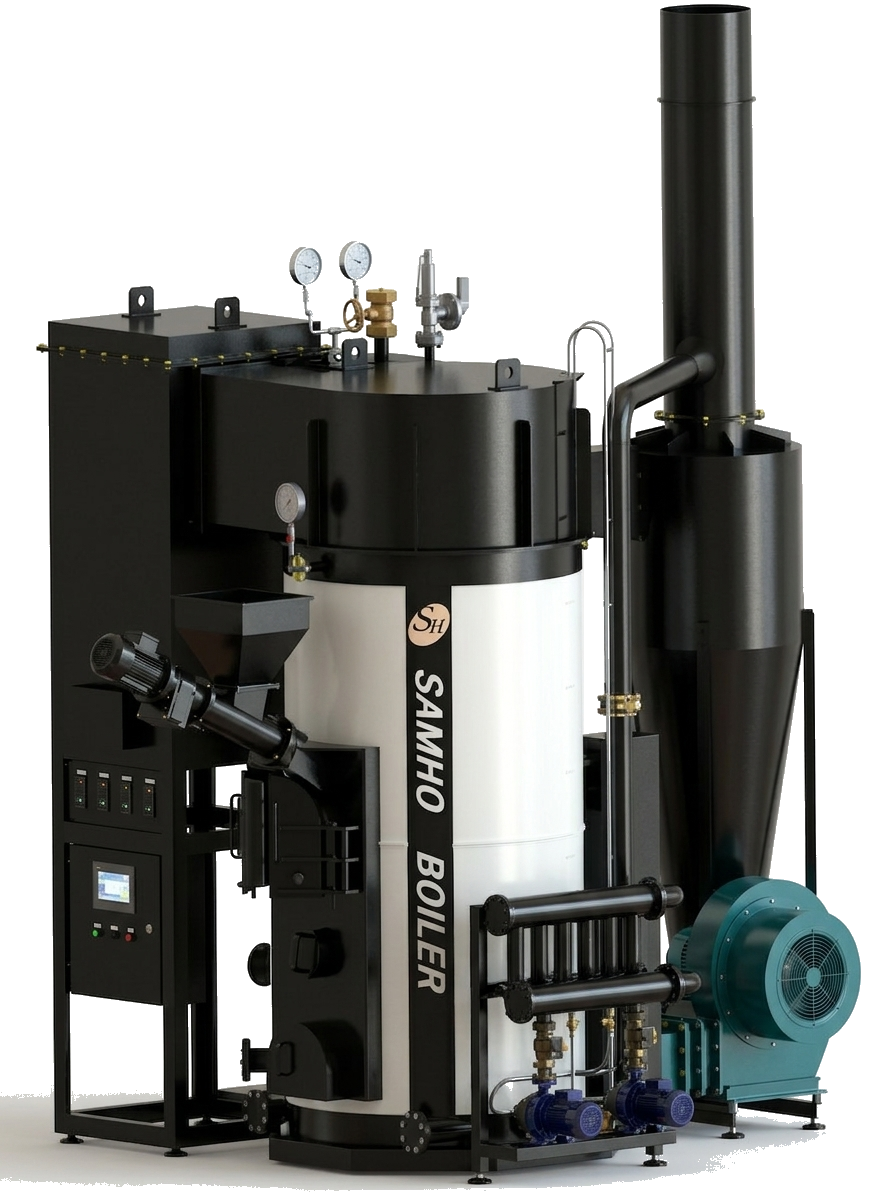

소각스팀 보일러 일체형 (SRS)
| 경제성 |
1) 화석연료를 사용하지 않는다 2) 정격을 출력할 수 있는 용량설계로 소각물질의 낭비가 없다 3) 노통연관식 보일러의 변형으로수명이 길다 4) 완전연소에 가까운 시스템으로 방지시설 설치가 간단하다 |
|---|---|
| 편리성 |
1) 자동판넬을 통한 자동제어 시스템 2) 기계식 제어시스템 적용으로 누구나 쉽게 고장처리 가능 3) 이중 삼중의 안전장치를 부착하여 철저한 안전성 확보 4) 부하변동에 맞게 운전되어 관리가 매우 편리함 |
| 사용처 | 섬유/염색/양말가공/워싱(세탁)공장/ 폐기물 |
표준사양(Specification)
| 구분/형식 | SRS-50 | SRS-100 | SRS-150 | SRS-200 | SRS-250 | SRS-300 | SRS-500 | |
|---|---|---|---|---|---|---|---|---|
| 정격증발량 | kg/hr | 500 | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | 5,000 |
| 형식(TYPE) | 일체형 | 분리형 | ||||||
| 설계압력 | kg/㎠ |
7 / 10 | ||||||
| MPa | 0.7 / 1.0 | |||||||
| 효율 | % | 80 이상 | ||||||
| SYSTEM 중량 | ton | 7.0 | 8.0 | 10 | 12 | 18 | 22 | 26 |
| 사용연료 | ton | 종이, 난단, 목제, 석탄 | ||||||
| 난단 | kg/hr |
54 | 107 | 160 | 214 | 267 | 321 | 535 |
| 목재 | kg/hr | 84 | 167 | 250 | 333 | 417 | 500 | 833 |
| 전기용량 | Kw | 9.0 | 12.5 | 17.2 | 21.2 | 29 | 37 | 48 |
| 주증기변 | A | 40 | 50 | 65 | 80 | 80 | 80 | 125 |
| 급수변 | 25 | 25 | 25 | 40 | 40 | 40 | 40 | |
| 배수변 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 안전변 | 25 | 25 | 32 | 40 | 40 | 40 | 40 X 2 | |
| 연도 | Ømm | 350 | 400 | 480 | 480 | 480 | 550 | 650 |
| 가로(W) | M | 2.8 | 3.2 | 3.4 | 4.0 | 5.5 | 6.0 | 7.0 |
| 세로(L) | 3.9 | 4.1 | 4.3 | 5.1 | 14.0 | 14.5 | 16.0 | |
| 높이(H) | 3.3 | 3.9 | 4.1 | 4.7 | 4.8 | 5.0 | 5.5 | |
※ 소각물질의 저위발영량
① 폐섬유 : 29.3MJ/N㎥(7,000kcal/N㎥), ② 폐목재 : 18.8MJ/N㎥(4,500kcal/N㎥)
※ 상기 사양표의 중량은 소각로와 보일러의 합계로 표시한다.
※ 2톤 미만은 소각로와 보일러가 일체형으로 구성됨.
※ 상기 사양표에서 설치규격은 작업공간을 포함한 최대규격임.(장소에 따라 변경될 수 있음.)
※ 상기 사양표는 성능 개선 및 기술개발을 위하여 예고없이 변경될 수 있습니다.
