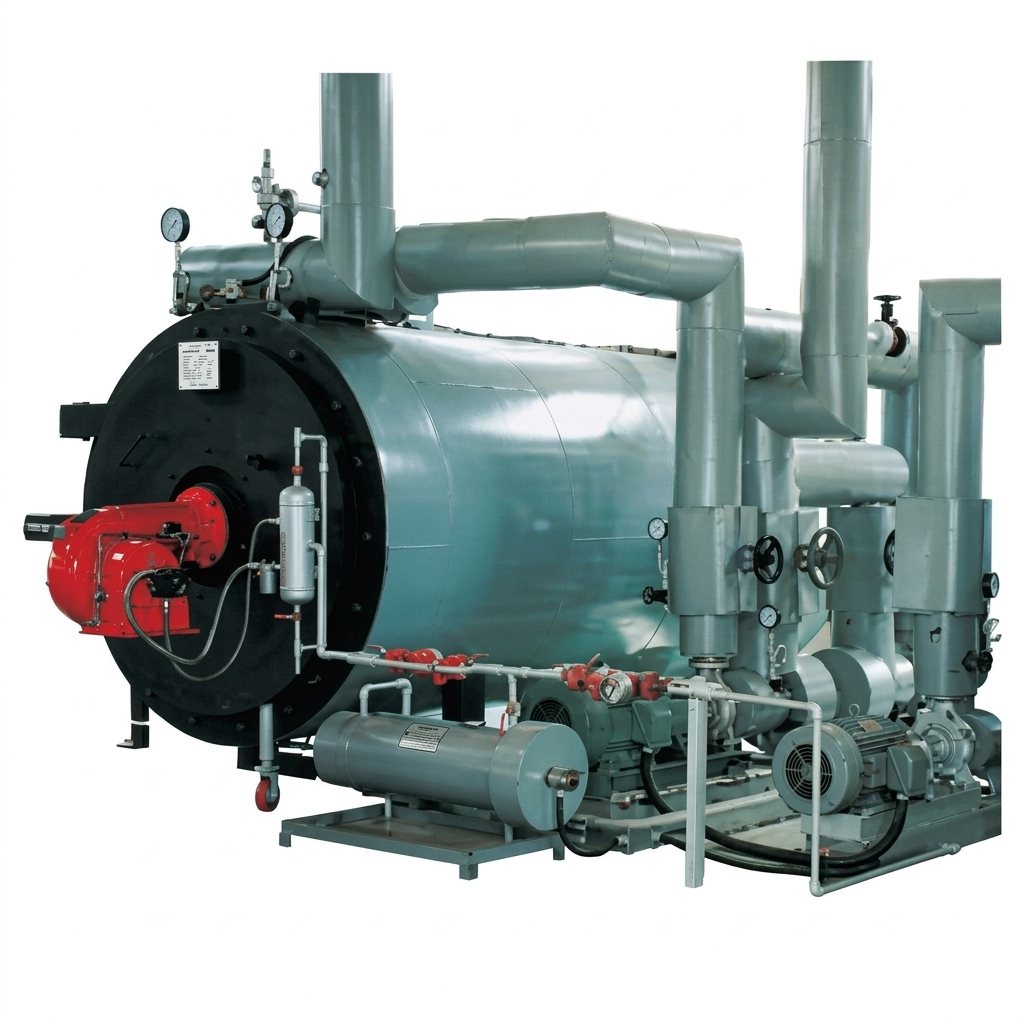

열매체 보일러( SHB)
| 코일가공 진원도100%,탄화현상방지! |
SHB형 보일러는 열매개체로 물이 아닌 기름을 사용하여 높은 온도를 요구하는 산업공정에 저압으로 안전하게 공급하는 혁신적인 제품입니다. 특히 코일 구조가 다열 Two-Way Line으로 설계되어 효율이 높고 온도조절이 용이하며 고온 및 낮은온도편차를 필요로 하는 유기화 학산업, 식품산업, 금속도장산업, 섬유산업 등의 증유 및 건조시설에 널리 사용되고 있습니다. |
|---|---|
| 열매체 보일러 의 특징 |
① 열매체유는 상압에서도 고온을 얻을 수 있으며 동절기에 동결이나 수처리가 불필요하고 보일러 튜브의 부식이 거의 없다. ② 열매체유를 액상으로 간접 가열하여 강제순환시키므로 온도의 국부적인 저하없이 균일한 온도분포를 유지시킬 수 있다. ③ 열매체유를 회로상에서 순환하므로 블로우다운 또는 드레인 등의 손실이 없고 전력비도 저렴하며 운전경비가 대폭 감소된다. ④ 열매체유를 액상에서 순환하므로 필요에 따라 열량 및 온도의 정밀한 조정이 용이하다. ⑤ 액상의 열매체유는 순환이 가능한 곳이면 어느 곳이나 다양하게 이용할 수 있다. |
표준사양(Specification)
| 구분 / 형식 | SHB-20 | SHB-30 | SHB-40 | SHB-50 | SHB-60 | SHB-70 | SHB-80 | SHB-100 | SHB-125 | SHB-150 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 정격출력 | kcal/hr | 20×104 | 30×104 | 40×104 | 50×104 | 60×104 | 70×104 | 80×104 | 100×104 | 125×104 | 150×104 | |
| 최고사용압력 | kg/㎠ | 10 | ||||||||||
| 최고사용온도 | ℃ | 350 | ||||||||||

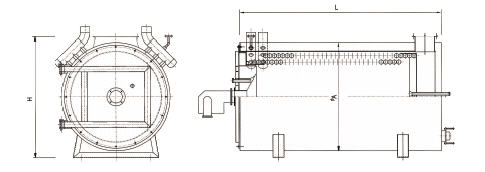

| 외형치수 | 폭 | mm | 1,272 | 1,400 | 1,460 | 1,540 | 1,560 | 1,644 | 1,800 | 1,800 | 1,920 | 2,180 |
| 높이 | mm | 2,390 | 2,770 | 3,080 | 3,250 | 3,480 | 3,620 | 3,780 | 3,980 | 4,150 | 4,380 | |
| 입출구경 | mm | 50 | 65 | 80 | 80 | 70 | 70 | 100 | 100 | 125 | 125 | |
| 열매체유보유량 | ㎡ | 0.23 | 2.51 | 3.1 | 3.8 | 4.3 | 5.4 | 5.7 | 8.3 | 9.7 | 13.3 | |
| 오일버너 | 사용연료 | - | 경유, A·B·C 중유, 가스 | |||||||||
| 연료소비량 | kg/hr | 22 | 34 | 44 | 56 | 67 | 80 | 91 | 115 | 138 | 177 | |
| 제어방식 | - | ON·OFF 제어, 3위치 비례제어 | ||||||||||
| 순환펌프 | 순환량 | ㎡/hr | 18 | 28 | 40 | 50 | 50 | 60 | 80 | 80 | 100 | 120 |
| 양정 | mH | 35 | 35 | 35 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | |
| 전동기 | kW | 7.5 | 10 | 15 | 20 | 20 | 20 | 25 | 25 | 40 | 50 | |
| 연돌 | 내경 | mm | 280 | 320 | 260 | 400 | 400 | 500 | 500 | 670 | 670 | 770 |
| 높이 | mH | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | |
| 구분 / 형식 | SHB-175 | SHB-200 | SHB-250 | SHB-300 | SHB-400 | SHB-450 | SHB-500 | SHB-600 | SHB-700 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 정격출력 | kcal/hr | 175×104 | 200×104 | 250×104 | 300×104 | 400×104 | 450×104 | 500×104 | 600×104 | 700×104 | |
| 최고사용압력 | kg/㎠ | 10 | |||||||||
| 최고사용온도 | ℃ | 350 | |||||||||
| 외형치수 | 폭 | mm | 2,310 | 2,450 | 2,800 | 2,900 | 3,050 | 3,070 | 3,250 | 3,420 | 3,600 |
| 높이 | mm | 4,520 | 4,710 | 4,980 | 5,290 | 6,200 | 6,500 | 7,220 | 7,520 | 7,800 | |
| 입출구경 | mm | 125 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | 300 | |
| 열매체유보유량 | ㎡ | 15.6 | 18.4 | 22 | 31.2 | 33.4 | 37.8 | 44.2 | 48.2 | 52 | |
| 오일버너 | 사용연료 | - | 경유, A·B·C 중유, 가스 | ||||||||
| 연료소비량 | kg/hr | 208 | 232 | 295 | 352 | 485 | 536 | 598 | 657 | 708 | |
| 제어방식 | - | ON·OFF 제어, 3위치 비례제어 | |||||||||
| 순환펌프 | 순환량 | ㎡/hr | 160 | 200 | 240 | 320 | 400 | 440 | 470 | 520 | - |
| 양정 | mH | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 전동기 | kW | 50 | 60 | 75 | 75 | 75 | 60 | 75 | 75 | 100 | |
| 연돌 | 내경 | mm | 770 | 770 | 960 | 960 | 960 | 960 | 1,050 | 1,050 | 1,100 |
| 높이 | mH | 9 | 9 | 9 | 9 | 9 | 10 | 10 | 10 | 10 | |
※ 연료의 저위발열량
① 도시가스：41.45 MJ/N㎥{9,900kcal/N㎥}, ② LPG{프로판}：93.7 MJ/N㎥{22,380kcal/N㎥},
③ 경유：43.12 MJ/kg{10,300kcal/kg}, ④ 중유：42.7 MJ/kg{10,200kcal/kg}
※ 상기 사양표는 성능 개선 및 기술개발을 위하여 예고없이 변경될 수 있습니다.
