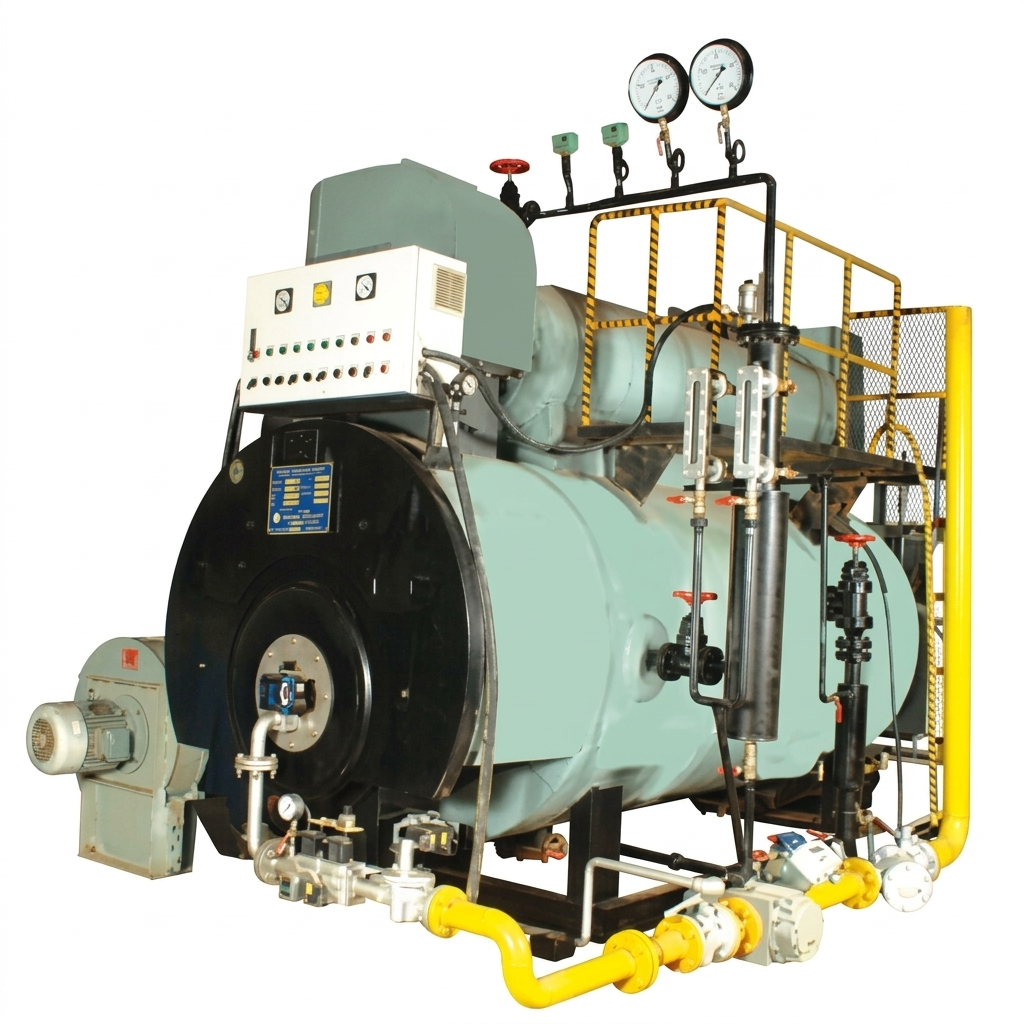

초소형 노통 연관식 보일러 (SMB)

경제성	① 초소형 노통 연관식 구조로 좁은 공간 설치에 최고적합 ② 최적의 노내압과 공기예열기 부착으로 고효율 실현 ③ 예비 부하시간(15분이내) 단축으로 연료비 절감 ④ 내구성이 강한 연관식 횡형 연소구조로 장구한 수명 유지
편리성	① 원-터치로 모든 기능이 완벽하게 수행되는 자동제어시스템 ② 모든 자동관련 부대부품이 일체형으로 되어 운전과 관리가 매우편리 ③ 이중 삼중의 안전제어 시스템으로 철저한 안전성 확보 ④ 기계식 제어시스템을 채택하여 조작이 간편하고 고장시에도 손쉽게 처리
사용처	섬유 / 봉제공장 / 화학공장 / 난방 및 급탕 / 목욕사우나 / 염색공장 / 호텔 / 병원 / 건조장 / 실험실 / 두부공장 / 양조장 / 식품공장 / 건조장 / 벽돌공장 / 앙금공장 등

표준사양(Specification)

구분 / 형식			SMB-100	SMB-150	SMB-200	SMB-250	SMB-300	SMB-350	SMB-400	SMB-500
정격증발량		kg/h	1,000	1,500	2,000	2,500	3,000	4,000	5,000	6,000
최고사용압력		kg/㎠	10{1.0MPa}
효율		%	90%이상 {More than 90%}
전열면적		㎡	13	21.6	24	32.3	42	49.7	55	66
중량		Ton	2.2	2.5	2.8	3.2	4.0	4.5	5.2	6.3
적정보유수량		ℓ	1,300	1,383	1,687	1,927	2,775	3,013	5,303	6,890
연료소비량	경유	kg/h	67.5	101.3	135.1	168.9	202.6	236.4	270.2	337.7
	도시가스	N㎥/h	70.3	105.4	140.6	175.7	210.8	246	281.1	351.4
	LPG	N㎥/h	31.1	46.6	62.2	77.7	93.3	108.8	124.4	155.4
	중유	kg/h	68.2	102.3	136.4	170.5	204.6	238.7	272.8	341.1
전기용량		kW	4.8(6.35)	6.35(8.1)	8.45(10.45)	10.45(10.45)	11.25(14.75)	16.2	16.2(20.2)	20.2
접 속 구 경	주증기변	A	50	65	80	80	80	100	100	125
	급수변		25	25	40	40	40	40	40	40
	배수변		40	40	40	40	40	40	40	40
	안전변		25	32	40	40	40	50	25,40	40×2
	급유구		20	20	25	25	25	25	25	25
	연료가스		25	40	40	40	50	50	50	50
	연도	ømm	300	350	400	500	550	580	600	650
최소규격	가로	mm	1,300	1,340	1,450	1,450	1,710	1,800	2,140	2,240
	세로		2,950	3,070	3,203	3,570	3,620	3,620	4,100	4,890
	높이		2,040	2,130	2,377	2,500	2,587	2,800	2,920	3,210
최대규격	가로	mm	1,980	2,074	2,200	2,248	2,640	2,800	2,980	3,328
	세로		3,000	3,164	3,420	3,420	3,840	3,840	4,320	5,240
	높이		2,290	2,400	2,500	2,900	3,020	3,320	3,570	3,780

※ 연료의 저위발열량
① 도시가스：41.45 MJ/N㎥{9,900kcal/N㎥}, ② LPG{프로판}：93.7 MJ/N㎥{22,380kcal/N㎥},
③ 경유：43.12 MJ/kg{10,300kcal/kg}, ④ 중유：42.7 MJ/kg{10,200kcal/kg}
※ 상기 사양표는 성능 개선 및 기술개발을 위하여 예고없이 변경될 수 있습니다.
