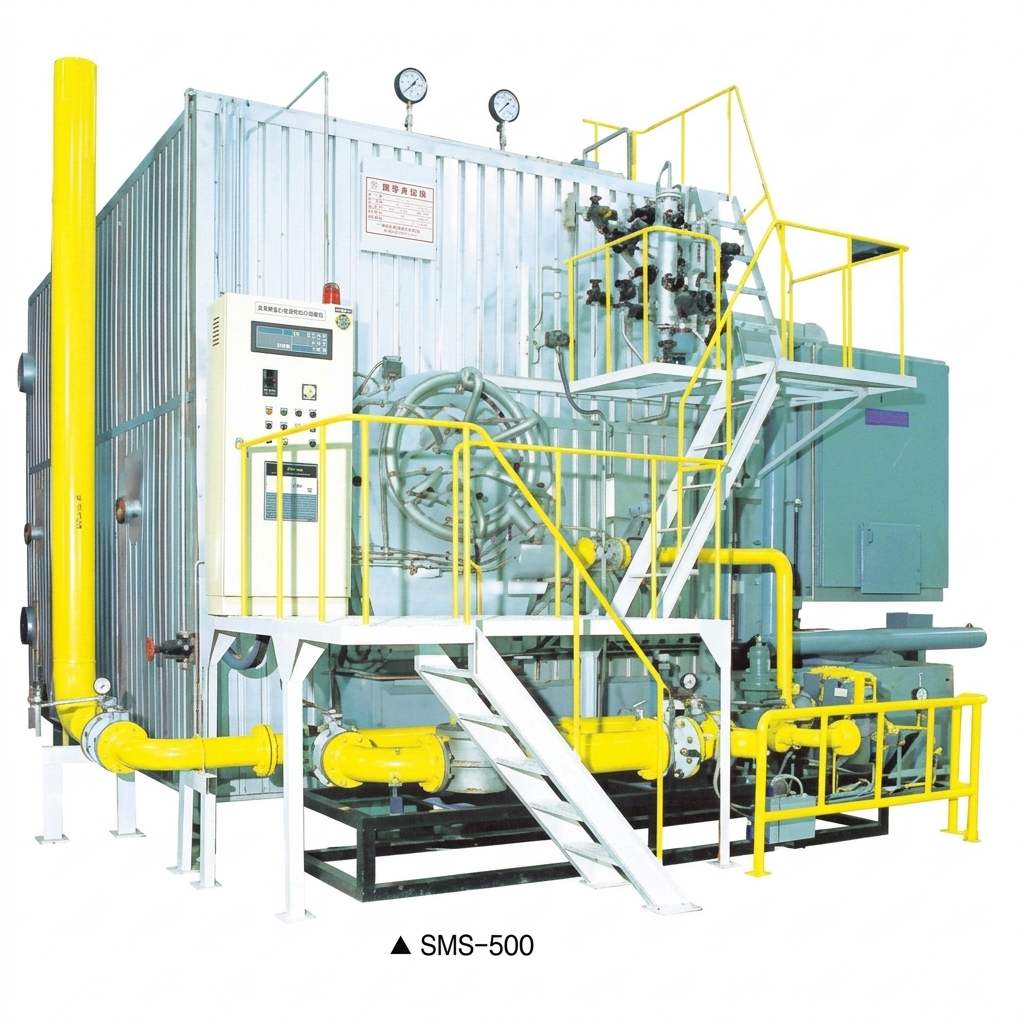

수관식 보일러 (SWS)

대형난방! 현장조립에 용이	AT-P형 보일러는 수관배열을 탄젠샬과 멤브레인 공법으로 병행하여 구조설계가 완벽합니다. 특히 Air Preheater를 부착, 폐열 손실을 극소화시키고 케스타블 시공으로 가스누출 현상을 완전히 제거한 고효율의 혁신적인 제품입니다. 대용량을 필요로 하는 모든 산업체 및 대단지 건물, 아파트 등에 널리 사용되고 있습니다.
높은 열효율	직경이 작은 다수의 수관이 전열면을 형성, 전열면적이 확장되어 증발율과 열효율이 뛰어나다.
완벽한 안전성 확보	단위 전열 면적당 보유수량이 적어 시동시간이 짧고 과열되어도 위험하지 않아 난방용 및 산업용, 발전용에 최적의 보일러이다.

형식 / 구분			SWS100	SWS150	SWS200	SWS250	SWS300	SWS350	SWS400	SWS450	SWS500	SWS600	SWS700
정격증발량		kg/hr	1,000	1,500	2,000	2,500	3,000	3,500	4,000	4,500	5,000	6,000	7,000
연료소비량		kg/hr	74	113	147	180	220	256	288	330	370	438	505
부속변규격	주증기변	A	50	50	80	80	80	100	100	100	100	125	125
	안전변	A	40	40	40	40×50	40×50	40×50	40×50	40×50	50×50	50×50	65
	급수변	A	40	40	40	40	50	50	50	50	50	50	50
	배수변	A	40	40	40	40	50	50	50	50	50	50	50
	인젝터	A	40	40	40	40	50	50	50	50	50	50	50
수면계		L	215	215	215	215	215	215	215	215	275	275	275
연소기	연소량	ℓ/hr	70~112	90~140	110~180	100~224	130~280	130~335	130~425	130~425	130~425	160~560	165~680
연소기	오일프리히터	kW	3	3	3	5	5	5	5	7	7	7	9
압입송풍기	풍량	㎡/min	18	27	36	45	54	63	72	81	90	108	126
압입송풍기	전동기		3	5	5	7.5	7.5	10	10	15	15	20	20
보일러중량		kg	4,100	4,700	5,350	5,950	6,550	7,150	7,750	8,050	8,400	9,150	9,900
연도치수		kg	2,050	2,100	2,900	3,300	3,750	4,150	4,550	4,750	4,900	5,150	5350
연도단면적		kg	1,650	2,050	2,350	2,650	2,950	3,300	3,600	3,800	3,950	4,150	4,350
연돌경		×b(mm)	230×290	270×340	300×400	350×430	370×490	410×520	440×540	460×580	500×600	530×680	550×760
만수시보유수량		㎡	0.07	0.09	0.12	0.12	0.18	0.21	0.24	0.27	0.3	0.38	0.42
사용시보유수량		mm	300	360	425	470	506	555	590	625	660	725	785
설치규격	폭	mm	2,191	2,322	2,341	2,341	2,561	2,580	2,607	2,959	2,959	3,081	3,263
	길이	mm	2,342	2,554	2,950	3,054	3,150	3,150	3,150	3,150	3,150	3,650	3,886
	높이	mm	2,449	2,580	2,660	2,730	2,840	2,900	2,988	3,090	3,190	3,250	3,250

구분 / 형식			SWS800	SWS800 (2pass)	SWS1000	SWS1200	SWS1500	SWS2000	SWS2500	SWS3000	SWS3500	SWS4000
정격 증발량		kg/hr	8,000	8,000	10,000	12,000	15,000	20,000	25,000	30,000	35,000	40,000
연료 소비량		kg/hr	579	579	737	873	1,110	1,450	1,778	2,144	2,520	2,912
부속변 규격	주증기변	A	150	150	150	200	200	200	200	250	250	300
	안전변	A	65×50	65×50	50×50	65×50	65×50	80×50	80×50	65×80	80×80	80×100
	급수변	A	50	50	50	50	65	65	80	80	80	80
	배수변	A	50	50	50	50	40	40	40	40	40	40
	인젝터	A	50	50	50	50	40	40	80	80	80	80
연소기	연소량	ℓ/hr	165 ~680	165 ~680	180 ~1,080	185 ~1,250	190 ~1,350	210 ~1,800	210 ~1,800	210 ~2,100	350 ~3,500	350 ~3,500
연소기	오일프리히터	kW	9	9	10	10	10	12	20	24	28	30
압입송풍기	풍량	㎥/min	144	144	180	216	270	360	450	540	630	720
압입송풍기	전동기	HP	25	25	30	40	50	75	100	100	120	150
보일러 중량		kg	11,000	11,000	13,400	16,500	19,400	23,400	25,100	26,800	29,000	30,400
연돌경		mm	560 ×860	560 ×860	600 ×1,000	680 ×1,100	760 ×1,150	900 ×1,250	1,000 ×1,350	1,220 ×1,400	1,220 ×1,600	1,220 ×1,750
사용시 보유수량		㎥	0.48	0.48	0.6	0.79	0.87	1.12	1.35	1.71	1.95	2.13
설치규격	폭 (W)	mm	2,890	3,291	3,583	3,800	3,956	4,062	4,272	4,588	5,126	5,126
	길이 (L)	mm	4,154	4,302	4,926	5,062	5,200	5,470	5,684	5,898	6,100	6,250
	높이 (H)	mm	3,300	3,400	3,455	3,640	4,440	4,831	4,934	5,034	5,383	6,311

※ 10kg/㎠기준. 1~8T/H 3pass 8~40T/H 2pass 공기예열기 설치. 본 사양은 실제 조건에 따라 다소 변경될 수 있습니다.
