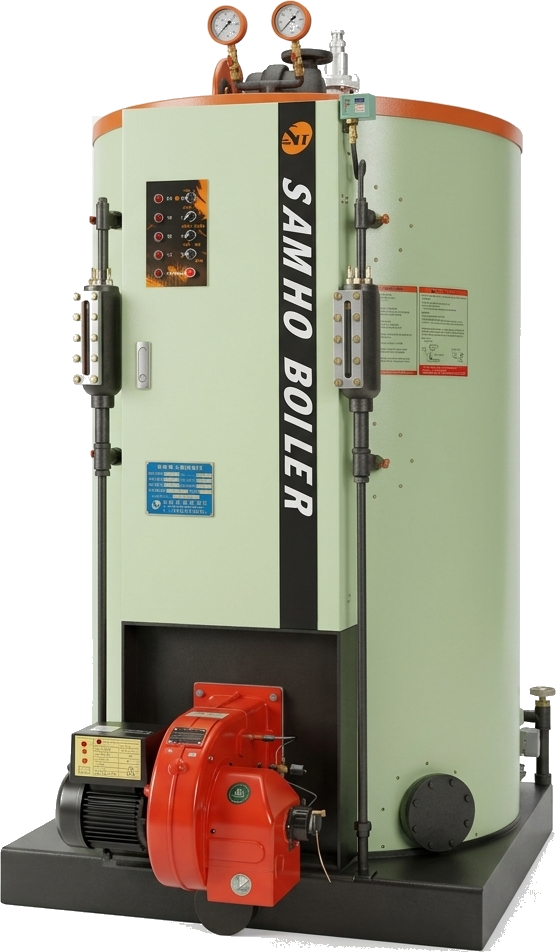

입형노통 연관식 보일러 (SVS)

경제성	① 절탄기 포함한 3-PASS 연소구조로 고효율 실현 ② 50℃ 이상 폐열을 회수하여 보일러에 급수하는 급수예열장치 부착 ③ 건소부위를 제거하므로서 보일러 수명이 한층 강화된 내구성 ④ 좁은 공간에도 설치가 용이한 심플하고 콤팩트한 디자인
편리성	① 원-터치로 모든 기능이 완벽하게 수행되는 자동제어 시스템 ② 기계식 제어시스템 적용으로 누구나 쉽게 고장처리 가능 ③ 이중 삼중의 안전장치를 부착하여 철저한 안전성 확보 ④ 자동부대 장치가 일체형으로 되어있어 관리가 매우 편리함
사용처	섬유 / 봉제공장 / 염색공장 / 양말가공공장 / 벽돌양생공장 / 두부공장 / 양조장 / 목욕사우나 / 급식취사 / 난방 / 급탕 / 화학공장 / 건조장 / 국수 / 제빵공장 등

표준사양(Specification)

구분 / 형식			SLS-100	SLS-200	SVS-300	SVS-500	SVS-1,000	SVS-1,500	SVS-2,000
정격증발량		kg/h	100	200	300	500	1,000	1,500	2,000
최고사용압력		kg/㎠	3.5 {0.35 MPa}		7 /10 {0.7 / 1.0 MPa}
효율		%	88% 이상 {90% 이상 } More than 88% (90%)
전열면적		㎡	3.1	4.8	5.7	7.8	9.88	15.3	19.4
중량		Ton	0.8	1	1.5	2.4	3.0	4	4.8
적정보유수량		ℓ	160	260	375	600	740	900	1,200
연료 소비량	경유	kg/h	6.9	13.8	20.7	34.5	69.1	103.6	138.2
	도시가스	N㎥/h	7.2	14.4	21.6	35.9	71.9	107.8	143.7
	LPG	N㎥/h	3.2	6.4	9.5	15.9	31.8	47.7	63.6
	중유	kg/h	7.0	13.9	20.9	34.9	69.8	104.6	139.5
전기용량		kW	0.55	1.9	1.37	2.05	3.7	5.5	6.7
접속 구경	주증기변	A	25	32	40	40	50	65	65
	급수변		15	15	20	20	25	25	25
	배수변		20	20	40	40	40	40	40
	안전변		32(저)	40(저)	40(저)	25(전)	32(전)	40(전)	40(전)
	급유구		15	15	15	15	15	20	20
	연료가스		15	25(저압)	25(저압)	32(저압)	32(중압)	32(중압)	32(중압)
	연도	ømm	200	200	250	250	300	300	350
최소규격	가로	mm	1,060	1,100	1,200	1,350	1,500	1,650	1,700
	세로		1,300	1,400	1,500	1,700	2,200	2,250	2,450
	높이		1,670	1,850	2,000	2,100	2,350	2,500	2,500
최대규격	가로	mm	1,250	1,450	1,600	1,750	1,950	2,180	2,250
	세로		1,600	1,700	2,000	2,200	2,800	2,850	2,950
	높이		1,980	2,230	2,450	2,600	2,900	2,950	3,100

※ 연료의 저위발열량
① 도시가스：41.45 MJ/N㎥{9,900kcal/N㎥}, ② LPG{프로판}：93.7 MJ/N㎥{22,380kcal/N㎥},
③ 경유：43.12 MJ/kg{10,300kcal/kg}, ④ 중유：42.7 MJ/kg{10,200kcal/kg}
※ 상기 사양표는 성능 개선 및 기술개발을 위하여 예고없이 변경될 수 있습니다.
